您当前的位置：成果库 > 基于c面蓝宝石衬底上N面黄光LED结构及其制作方法
507
2018/08/14
咨询成果
发布成果基本信息
- 成果类型 高等院校
- 委托机构 西安电子科技大学
- 成果持有方 西安电子科技大学
- 行业领域 微电子
- 项目名称 基于c面蓝宝石衬底上N面黄光LED结构及其制作方法
- 知识产权 发明专利

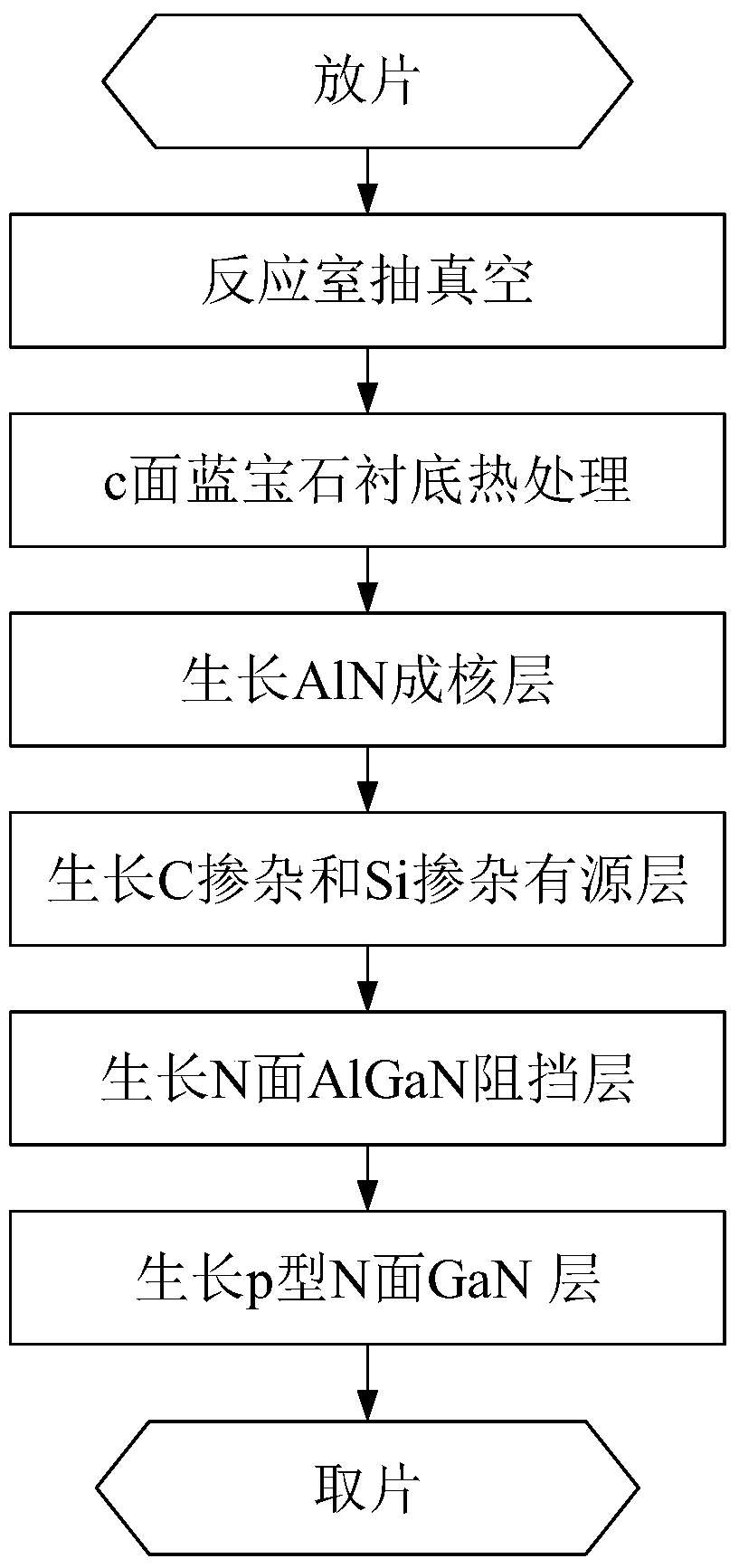

- 项目简介 本发明公开了一种基于c面蓝宝石衬底上N面黄光LED材料及其制作方法。其生长步骤是：1)对c面蓝宝石进行热处理；2)在热处理后衬底上生长厚度为10‑200nm的低温成核层；3)在成核层上生长厚度为0.2‑100μm，Si掺杂浓度为5×1017cm‑3～5×1019cm‑3，C掺杂浓度为1×1017cm‑3～4×1019cm‑3的高温n型GaN有源层；4)在有源层上生长厚度为5‑200nm的AlGaN阻挡层；5)在阻挡层上生长厚度为0.01‑10μm，Mg掺杂浓度为1×1017cm‑3～5×1019cm‑3的高温p型GaN层。本发明工艺简单，成本低，可用于制作N面GaN黄光发光二极管。
-
交易信息
- 意向交易额 面议
- 挂牌时间 2018/03/06
- 委托机构 西安电子科技大学
- 联系人姓名 王小刚
- 联系人电话 15802954800
- 联系人邮箱 745490733@qq.com
- 分享至：
